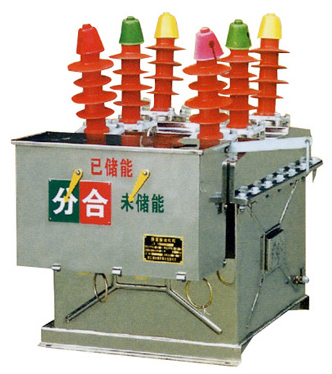

10kv高壓真空斷路器的故障原因分析
10kv高壓真空斷路器作為電網設備、工礦企業動力設備的保護和控制單元，適用于要求在額定工作電流下的頻頻操作，或多次開斷短路電流的場所。該斷路器選用操動組織與斷路器本體一體式設計，既可做為固定裝置單元，也可配有推動組織，組成手車單元效果。
該產品的主導電回路選用復合絕緣，體積小、節約空間，而且能有效保護真空滅弧室受沖擊和碰撞的影響；真空滅弧室選用國內*廠家，按GB1984-2003E2級進行了悉數試驗，可靠性高，一起能根據用戶要求裝置國外進口的真空滅弧室。
1.真空斷路器分閘失靈：
1）分析原因：分閘操作回路斷線；分閘線圈電阻增加，分閘力下降；分閘線圈斷線；分閘頂桿變形，分閘時存在卡澀現象，分閘力下降；分閘頂桿變形嚴重，分閘時卡死等。
2）解決方法：查看分閘回路是否斷線；測量分閘線圈電阻值是否合格；查看分閘線圈是否斷線；查看操作電壓是否正常；改銅質分閘頂桿為鋼質，以避免變形。
2.分合閘不同期、彈跳數值大：
1）分析原因：斷路器本體機械性能較差，多次操作后，因?yàn)闄C(jī)械原因?qū)е虏煌凇椞鴶?shù)值偏大；分體式斷路器因?yàn)椴僮鳁U距離較大，分閘力傳到觸頭時，各相之間存在誤差，導致不同期、彈跳數值偏大。
2）解決方法：在確保行程、超行程前提下，經過調整三相絕緣拉桿的長度使同期、彈跳測試數據在合格范圍內；假如經過調整無法完成，則有必要更換數據不合格相的真空泡，并重新調整到數據合格。
